催化燃燒廢氣處理設備電子半導體行業應用案例
2023-04-24 15:21
催化燃燒廢氣處理設備在電子半導體行業的應用越來越廣泛，這主要是由于電子半導體行業在制造過程中會產生大量有機氣體和有毒氣體，對環境和人體健康造成嚴重的危害。因此，催化燃燒廢氣處理設備在電子半導體行業應用是非常必要的。本文將介紹一個針對某電子半導體廠的催化燃燒廢氣處理設備應用案例。
一、電子半導體行業廢氣情況及催化燃燒廢氣處理的必要性
電子半導體行業是一種高新技術產業，它包括了集成電路(IC)、半導體材料、電子元器件、電子專用材料、電子信息系統和應用等多個方面。在這些領域中，制造過程中往往會產生大量的有機氣體和有毒氣體，如揮發性有機物(VOC)、氟化氫(HF)、氯化氫(HCl)、氮氧化物(NOx)、苯、甲醛等。這些廢氣中有一些是對人體有毒的，其揮發性、氧化性和易燃性也很強。如果這些廢氣不做適當?shù)奶幚恚瑢?huì)對人體健康及周?chē)h(huán)境造成很大的危害。在電子半導體行業中，制造過程中排放廢氣量很大，因此，催化燃燒廢氣處理設備就具有了很大的應用場景。
二、電子半導體行業催化燃燒廢氣處理設備的應用案例

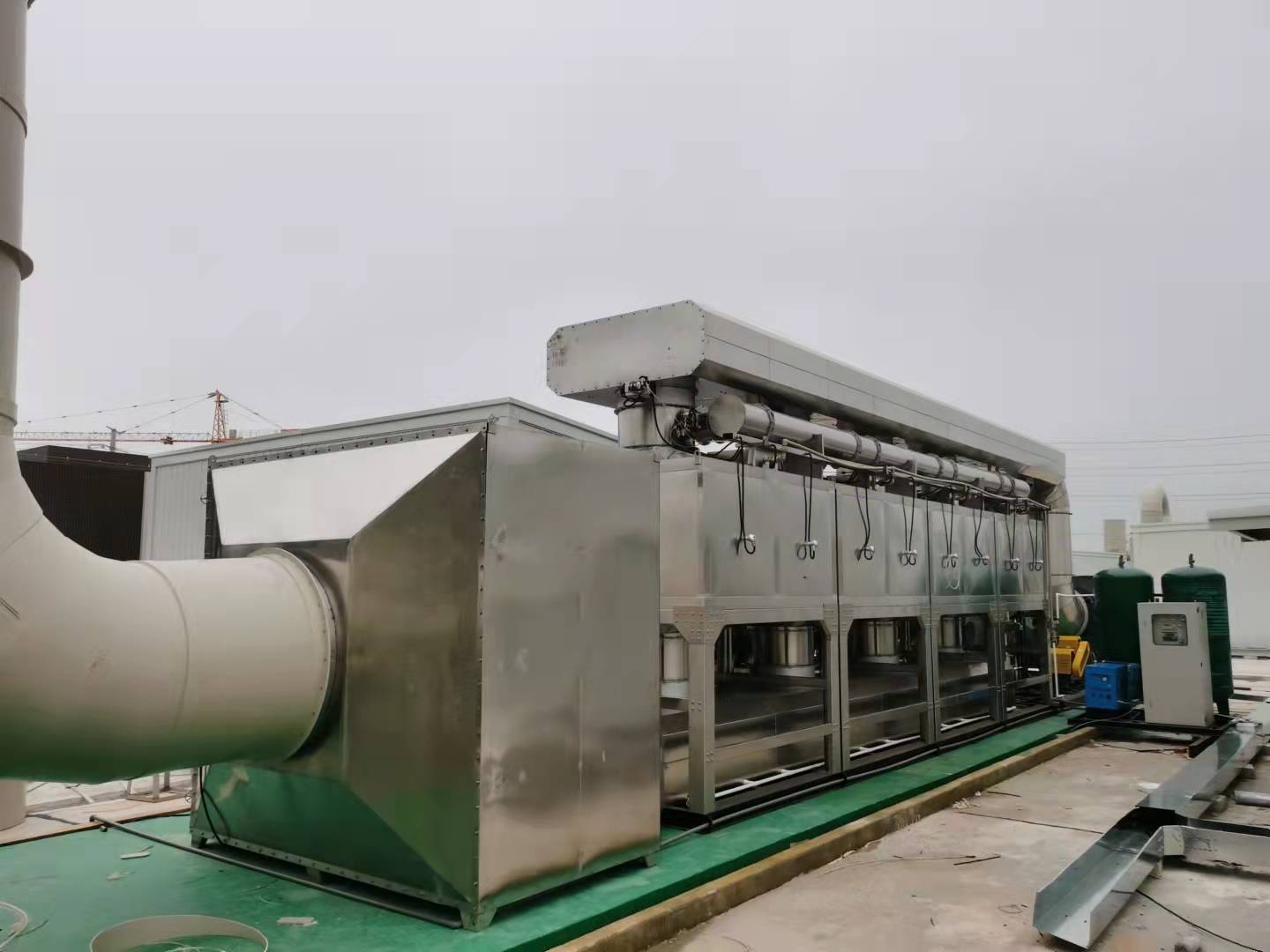

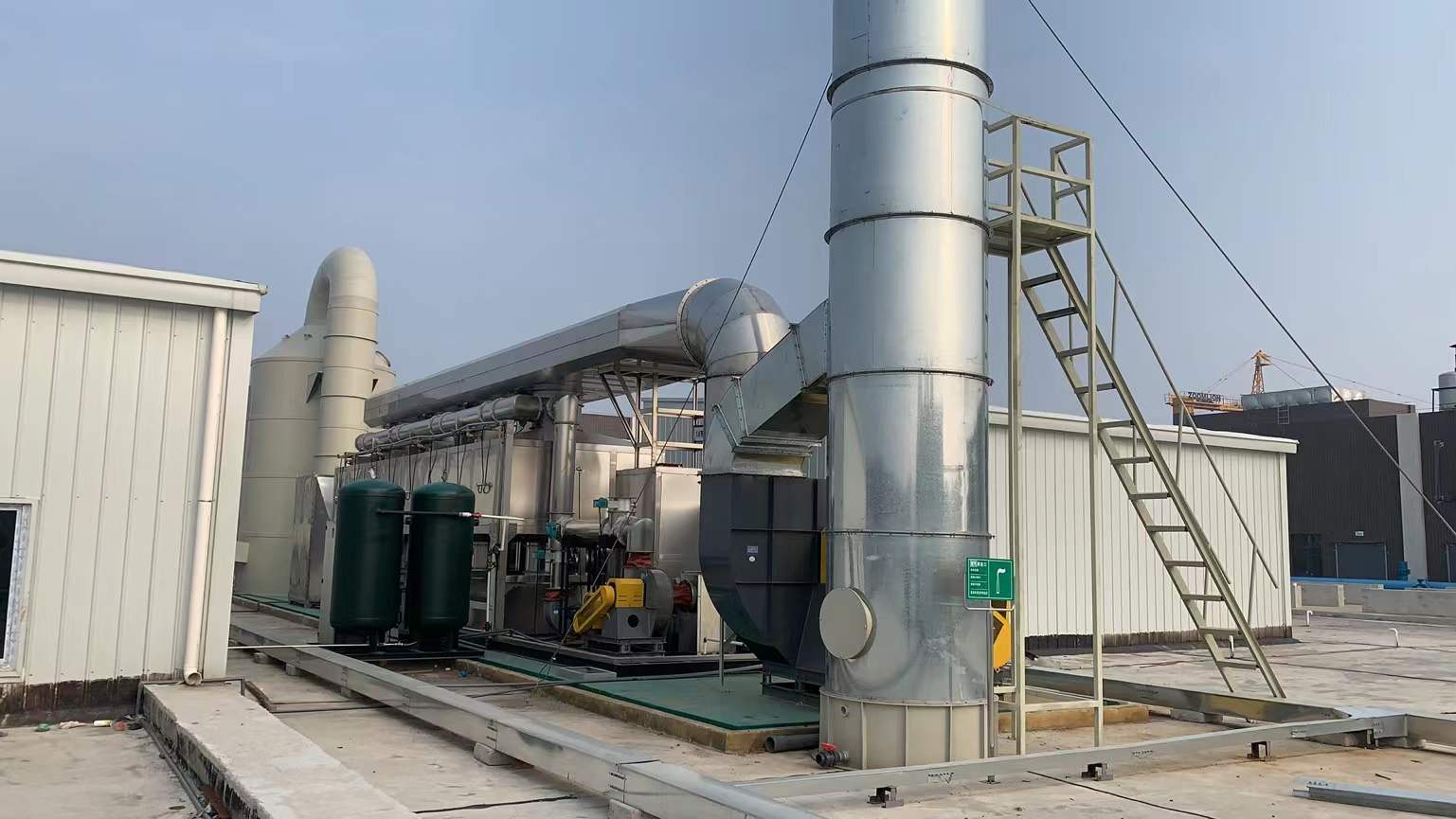

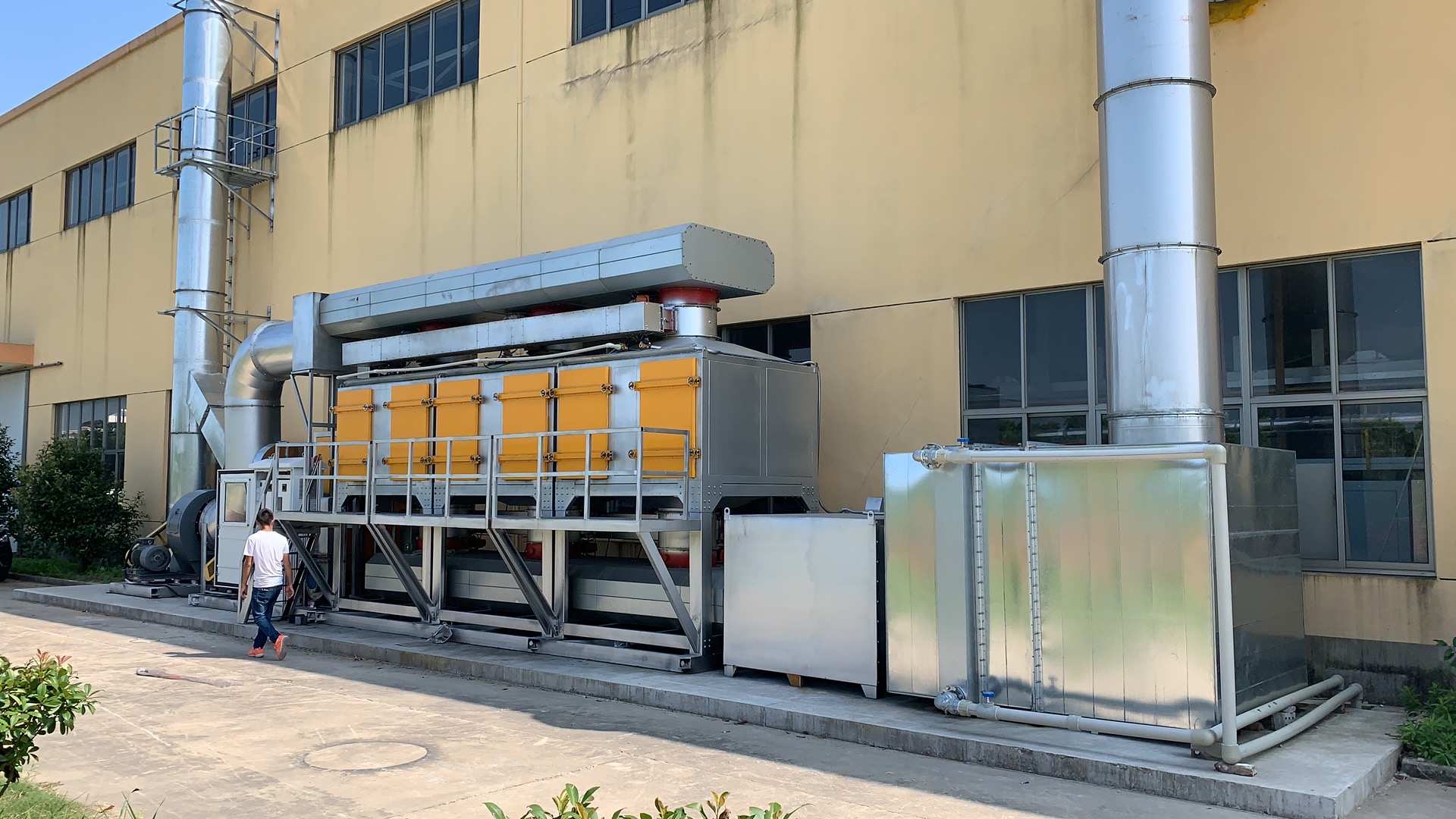

某電子半導體廠由于生產設備的老化以及工藝、工藝氣體的變更，導致廢氣的排放質量指標嚴重超標。為將污染物達標排放，客戶選擇了催化燃燒廢氣處理設備，對有機廢氣進行治理。此次項目排放處理場所面積達25平方米，廢氣抽取口位于生產設備上方?，F(xiàn)將該項目的設計、施工及調試情況進行介紹。
1. 設計方案
針對該電子半導體廠的實際情況，處理方案采用VOCs的催化燃燒技術，采用微正壓原理，根據排放物的種類、濃度、運行溫度、流量等參數，選用了燃?xì)?空氣混合比為1.2/1的亞甲基藍催化劑催化燃燒技術。催化燃燒廢氣處理設備采用的是進口催化器和燃燒器，主體設備包涵進風管、調節閥、催化燃燒器、藍牙小型遠程控制器、排煙風機、風機變頻控制柜等，主要技術指標為：
(1) 處理清潔率：≥99%；
(2) 廢氣進口濃度：1000毫克/立方米；
(3) 處理空氣量：750立方米/小時；
(4) 煙氣溫度：150~300℃；
(5) 執行標準：《國家廢氣排放標準》GB 16297-1996。
2. 施工過程
催化燃燒廢氣處理設備的安裝、接線、調試都需要按照專業的要求進行，并在專業人員的指導下操作。施工時需要特別注意如下細節：
(1) 安裝催化燃燒器時需要按照設備的設計圖紙進行正確的定位。
(2) 安裝催化器時需要嚴格遵守催化器廠家的操作要求，以避免對催化器造成損害。
(3) 安裝焚燒器時需要對其進風管進行密封，以保證在工作時的始終有足量的氧氣供應。
(4) 排氣管道的平直輸送，保證管段不彎曲、不堵塞，以免影響運行效果。
3. 調試工作
安裝完成后，需要對催化燃燒廢氣處理設備進行調試和運行試驗，以實現正常的運行。具體步驟如下：
(1) 在達到規定的進風量下，調整控制器的氣和氧氣混合比。
(2) 檢查排氣管路、排氣風機是否正常運轉、催化器是否有渣滓積聚、檢測設備是否有漏氣回流現象。
(3) 小范圍加熱催化燃燒廢氣處理設備，記錄溫度變化，并觀察是否有漏氣現象。
(4) 壓縮空氣+空氣/空氣魔板進行穩壓穩流校準，檢查VOCs濃度分析后的準確性、響應時間和分析設備的性能等。
(5) 根據國家標準或客戶要求進行檢驗測試，檢查處理后的廢氣濃度是否達到國家要求。
以上調試工作一般由專業的調試工程師和生產工程師完成。
三、結語
本文主要介紹了催化燃燒廢氣處理設備在電子半導體行業中的應用案例，針對該電子半導體廠的廢氣情況，采取了VOCs的催化燃燒技術，達到了很好的處理效果。在電子半導體制造過程中，催化燃燒廢氣處理設備的應用是非常必要的，可有效減少?gòu)U氣排放對人類健康及周?chē)h(huán)境造成危害。
