沸石分子篩在汽車噴漆上的應用
2023-05-05 17:33
一、什么是噴涂有機廢氣
噴涂有機廢氣也屬于揮發性有機化合物(英文簡寫:VOCs),主要來自設備噴涂、干燥過程中揮發的氣體。污染物主要來自噴漆霧和有機溶劑。漆霧主要由壓縮空氣中噴漆操作過程中溶劑涂料分散的部分。
有機溶劑主要由涂料使用過程中揮發排放的溶劑、稀釋劑,其主要的污染物為甲苯、二甲苯、乙酸乙酯、乙酸丁酯等。故噴涂工藝中排放的有害廢氣的主要發生源為噴漆室、晾干室、烘干室和調漆室。
二、廢氣治理理念與原理
根據其來源和性質,采取合適的措施。如減少污染物產生,回收利用氣態污染物,利用環境自凈能力,采取經濟措施和政策綜合治理。氣體污染物以分子或蒸汽的形式存在于廢氣中，它們根據物理、化學原理進行分離。
凈化方法的選擇取決于氣體的流動和污染物的濃度。通過減少氣體流量和增加污染物濃度來降低處理成本。對于較高濃度的氣體,考慮添加預處理系統。
三、噴涂有機廢氣治理方法與工藝選擇
目前噴涂有機廢氣治理方法主要有:干式中和法、吸收法、吸附法、UV納米TiO?催化分解法、離子除臭法、微生物降解法、臭氧法(復合活性氧法)、燃燒法及冷凝法等多種方法。任何一種有機廢氣治理方式不能夠做到十全十美,皆為遐瑜共存。
因此,筆者根據自身在噴涂有機廢氣治理領域多年實踐,更加偏重于技術組合、多工藝結合的方式。針對此廢氣特點,綜合考慮現場情況及處理效果、占地面積、投資額及維護等因素,筆者建議選擇沸石轉輪吸附濃縮+RTO高溫焚燒治理組合技術。
四、沸石轉輪吸附濃縮+RTO高溫焚燒處理技術介紹
1.處理工藝流程說明分三個階段第一階段:收集部分:廢氣由噴涂車間匯集到車間排風總管,風管壁厚一般不小于0.8mm,再引至 VOCs 廢氣凈化系統。
第二階段:VOCs凈化處理部分:沸石轉輪吸附濃縮+RTO高溫焚燒組合處理工藝,利用沸石比表面積大和沸石與有機廢氣分子間作用力不同的原理進行設計。
在低溫條件下,大風量的有機廢氣通過沸石分子篩轉輪,有機廢氣分子吸附其表面,經沸石轉輪凈化的廢氣直接排放。
吸附大量有機廢氣的沸石轉輪進入高溫脫附區時,利用小風量的高溫廢氣將沸石轉輪上的有機廢氣分子脫附出來,形成高濃度廢氣,送入后端的廢氣焚燒系統進行高溫氧化焚燒,凈化后的廢氣可直接排放,整套設備包含三個主要處理單元如下:
第1單元:沸石轉輪吸附濃縮段:廢氣經過濾和降低相對濕度后,進入到沸石轉輪吸附。沸石轉輪分成三個區域:一個吸附區域,占整個面積的最大,可根據濃縮比例調節,有機氣體被吸附在沸石分子篩孔道壁面,潔凈氣體排出。
占轉輪單位分之一的區域為脫附區域,是用高溫氣體加熱,將吸附在沸石轉輪中的有機廢氣分子在高溫下脫附揮發出來;
另占轉輪單位分之一的區域為冷卻區域,將常溫廢氣通過對轉過來的高溫區域進行冷卻,產生的氣體通過與高溫?zé)煔饣鞜嶂?80℃左右進入脫附區域,形成脫附氣體,脫附后的高濃度廢氣進入 RTO 高溫焚燒爐處理。
第2單元:高溫蓄熱焚燒爐反應段:脫附的氣體形成高濃度有機氣體,有機廢氣加熱到760℃以上,燃燒室中的廢氣的揮發性有機化合物氧化分解為二氧化碳和水。
氧化產生的高溫氣體經特制的陶瓷蓄熱體,使陶瓷體升溫而"蓄熱",下一步是廢氣經過"蓄熱"的陶瓷,將陶瓷的熱量傳遞給廢氣,有機廢氣通過陶瓷作為換熱器載體,反復進行熱交換,節省廢氣升溫的燃料消耗,降低運行成本。
第3單元:電氣控制系統段廢氣處理設置控制系統采用 PLC系統,具備設備工況監視、流程畫面顯示、參數顯示、報警顯示、自動連鎖保護、接收數據軟件、數據顯示、數據傳輸、數據儲存等功能,并設有緊急停車功能。
系統可以依據收集風量的大小,自動調節變頻器的輸出頻率,控制風機電機的轉速,從而達到節能的目的。系統具有變頻和工頻兩種模式,可以手動切換。
第三階段:有組織達標排放部分:吸附及氧化爐處理后廢氣匯入排氣煙囪,經過處理達標后廢氣經過通過15米以上煙囪進行有組織排放。煙囪設置對應的固定支架,符合規范取樣口及爬梯平臺。
2.處理工藝安全保障
筆者為沸石轉輪吸附濃縮+RTO高溫焚燒處理系統設置了如下四道安全保障:
①廢氣進入RTO 前設置LEL在線檢測設置(檢測精度±5%),控制廢氣進入RTO 的濃度當達到二級報警點時,連鎖控制持續開啟新鮮空氣閥,系統通過應急管道排空,當報警持續20s 時,執行緊急停車。
② RTO 風機入口管道設置壓力泄放閥,系統運行過程中,風機入口管道的壓力較高時,泄放閥會自動開啟,防止管道憋壓。
③在異常狀態下,若 RTO 或者風機出現異常導致壓力劇增,泄爆片會自動泄爆,減少對系統設備的損壞。
根據 HG/T20570.3-1995《爆破片的設置和選用》,在 RTO 爐體上也設有爆破裝置,由爆破片和夾持器等裝配組成的壓力泄放安全裝置,當爆破片兩側的壓力差達到預定溫度下的預定值時,爆破片即刻動作,泄放出壓力介質。
④ RTO 入口管道中設置阻火器,阻火元件的許多細小通道之后將變成若干細小的火焰,使火焰溫度降到著火點以下,系統中如果出現異常著火的情況,可以防止火焰蔓延。
沸石轉輪介紹：
產品能解決什么？
沸石分子篩濃縮裝置適用于噴漆車間（汽車制造、五金家具、造船、自行車制造、金屬制品）、印刷車間（凹版印刷、建筑裝潢材料印刷、包裝印刷）、合成樹脂、橡膠制品、半導體、鋁型材、鍍膜等工業生產中，產生廢氣的處理。

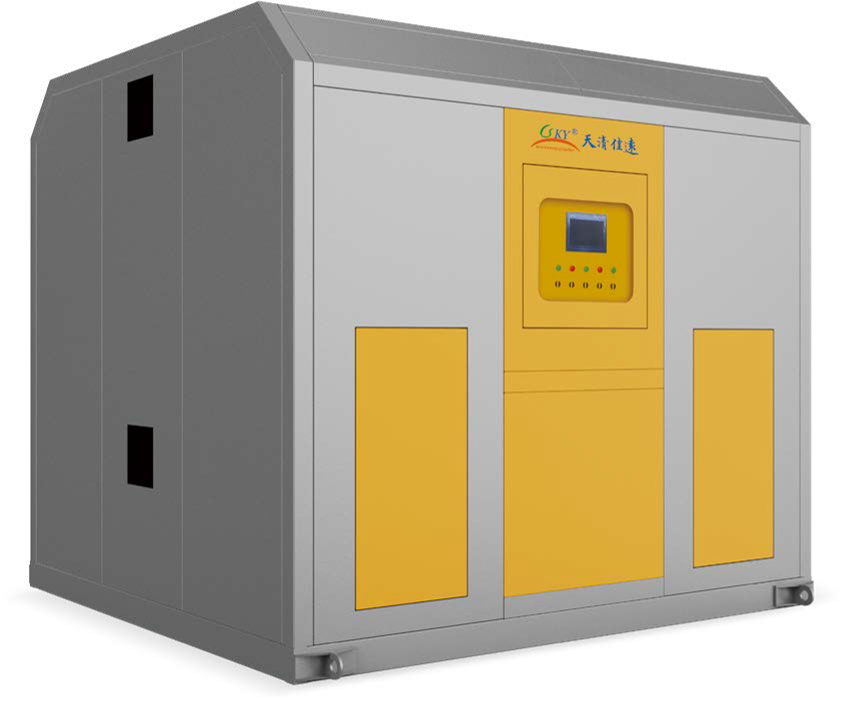

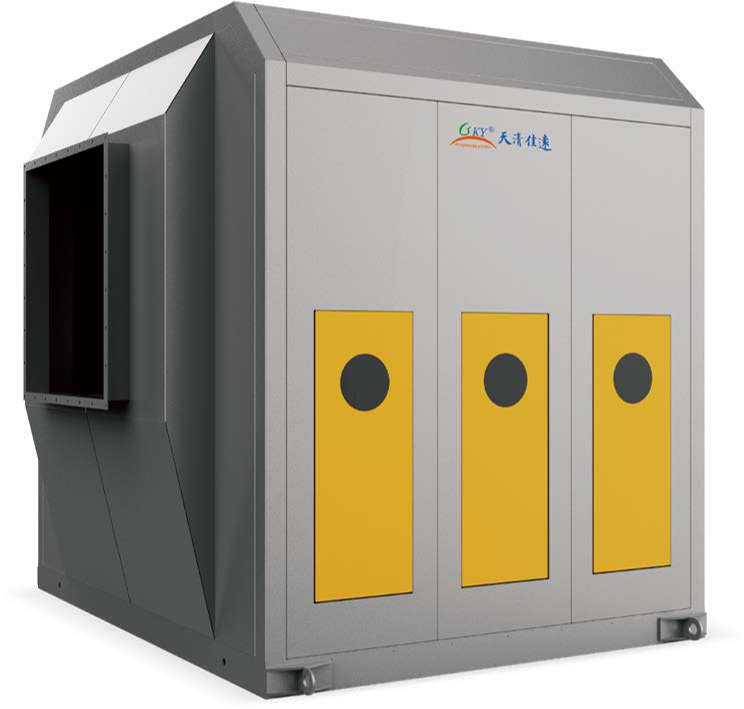

沸石轉筒吸附裝置
沸石分子篩濃縮裝置適用于噴漆車間（汽車制造、五金家具、造船、自行車制造、金屬制品）、印刷車間（凹版印刷、建筑裝潢材料印刷、包裝印刷）、合成樹脂、橡膠制品、半導體、鋁型材、鍍膜等工業生產中，產生廢氣的處理。
性能特點
疏水型介質：以沸石分子篩作為吸附介質，取代常規的活性炭介質，可解決濕度大、高溫脫附和危廢的問題； 間歇式脫附：可適應氣量不定、濃度多變、作業無規律的復雜運行工況，耐沖擊；
濃縮倍數高：可高達 15-100 倍，初始濃度越低濃縮倍數越高，后處理工藝選配規格大幅降低；? 運行費用低：日常運行幾乎無費用，再生采用余熱脫附，簡單易行、安全可控；
適用范圍廣：對印刷、涂裝、化工等需要吸附凈化和濃縮的場合均具有良好的適用性。
工作原理
廢氣通過濃縮轉輪吸附區將 (VOC) 吸附，達到凈化效果。被吸附 (VOC) 在脫附區通過少量熱風進行脫附。由此達到濃縮效果 ;
吸附過程：吸附轉筒分多區域吸附，里面填充顆粒態、蜂窩態、纖維態的沸石模塊，當廢氣穿過吸附床層時，VOC 分子被截留下來，達到凈化的目的 ;
脫附過程：當介質吸附一定量的 VOC 后，在穿透濃度的安全閥值之前進行脫附。引入熱空氣（180-220℃），通過升溫和變壓兩種方式進行解析再生。 脫附 下來的高濃度廢氣引入燃燒爐中進行徹底分解 ;
冷卻過程：介質降到常溫恢復吸附性能，可以專門進行冷空氣冷卻，也可以用廢氣直接冷卻，根據應用場合選定。
適用場合
適合大風量 + 低濃度廢氣
間歇作業，非連續性生產，波動大； 高沸點 VOC，DMF、二甲苯等；? 小分子 VOC、甲醇、CS2、糠醛等；? 濕度大工況，相對濕度大；
?顆粒態轉筒一個重要特點可以根據氣體成分靈活定制吸附介質，以應對一些比較難處理的 VOC 項目，如糠醛、甲醇、CS2 等行業的廢氣。
設備優點
筒式轉輪是近年來新發展的轉輪形式。筒式轉輪只有吸附區和脫附區，不設冷卻區，通過自身較大的比表面積自然冷卻。筒式轉輪沸石采取了模塊化設計，可單模塊安裝或更換，具有靈活度高、更換便捷等特點。
沸石分子篩濃縮裝置適合大風量 + 低濃度廢氣；間歇作業，非連續性生產，波動大； 高沸點 VOC，DMF、二甲苯等；? 小分子 VOC、甲醇、CS2、糠醛等；? 濕度大工況，相對濕度大等工況情況下的連續正常運行。
