印刷廢氣VOCs廢氣處理工程解決方案
2023-05-06 17:26
| 印刷業VOCs廢氣處理解決方案 |
| VOCs治理過程中有機廢氣的處理方法種類繁多，特點各異。常用的有催化燃燒法、吸附法、光氧催化法、直接焚化法與觸媒焚化法等。因此，必須針對有機廢氣的種類、可去除效率、設備投資情況及廠家的經濟情況進行綜合考慮。而膠印的廢氣特點是大風量、低濃度，選擇VOCs治理方式時更是比較困難。 |
| 綠色印刷企業可采取方案：精過濾-活性炭濃縮-脫附-催化燃燒工藝，具體如下。 |
| (1)精過濾含有機物的廢氣經風機的作用，經過預處理精過濾箱去除廢氣中的顆粒物。其中，過濾箱為高效濾筒式除塵器，可自動清灰，無需更換濾材，正常使用壽命兩年以上。 |
| 濾筒采用進口聚酯纖維作為濾料，將一層亞微米級的超薄纖維粘附在一般濾料上，并且該粘附層上纖維間的排列非常緊密，極小的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面，有效過濾面積為100%。 |
| 清灰采用脈沖噴吹在線清灰方式，清灰過程由脈沖控制儀自動控制，除塵器內設置多個濾筒，以增加其有效過濾面積，當某個（對）濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他濾筒正常工作，這樣既達到了清灰效果，又不影響設備運行，使除塵器可連續運轉。 |
| (2)活性炭濃縮 |
| 含有機物的廢氣經風機的作用，經過預處理精過濾箱，再經過活性炭吸附層，有機物被活性炭特有的作用力截留在其內部，潔凈氣體排出；大風量常溫處理氣體在通過活性炭的過程中，處理氣體中的VOCs被活性炭吸附凈化后從出口排出。 |
| (3)脫附 |
| 小風量高溫氣體進入脫附箱，將吸附著VOCs的活性炭脫附再生；高濃度VOCs氣體由再生區出口排出，進入催化燃燒裝置進行處理。再生后的活性炭經一段時間冷卻后繼續吸附，自動切換第二個吸附箱脫附，整個系統可以連續循環廢氣凈化、濃縮再生過程。 |
| 利用釋放出的能量再進入吸附床脫附時，此時加熱裝置完全停止工作，有機廢氣在催化燃燒室內維持自燃，尾氣再生，循環進行，直至有機物完全從活性炭?jī)?nèi)部分離，至催化室分解。活性炭得到了再生，有機物得到了催化分解處理。 |
| (4)催化燃燒 |
| 脫附出來的有機氣體通過引風機作用送入催化燃燒凈化裝置，首先通過除塵阻火器系統，然后進入換熱器，再送入加熱室，通過加熱裝置，使氣體達到燃燒反應溫度，再通過催化床的作用，使有機氣體分解成CO2和H2O，再進入換熱器與低溫氣體進行熱交換，使進入的氣體溫度升高達到反應溫度。 |
| 如達不到反應溫度，加熱系統可以通過自控系統實現補償加熱，使其完全燃燒，這樣既節省了能源，廢氣有效去除率也能達到98%以上，符合國家VOCs排放標準。 |
| 印刷行業廢氣處理要注意幾點 |
| ①考慮生產工藝、操作方式以及廢氣性質、處理方法等因素，對VOCs無組織排放廢氣進行分類收集。 |
|
②廢氣收集系統排風罩的設置應符合GB/T16758-2008《排風罩的分類及技術條件》的規定。對于外部罩，在距排風罩開口面最遠的VOCs無組織排放位置，按GB/T16758規定的方法測量吸入風速。 |
| ③廢氣收集系統宜保持負壓狀態（絕對壓力低于環境大氣壓5kPa）。 |
| ④VOCs末端處理設施根據各自情況，選擇適宜的處理技術。優先選擇處理效率高（焚燒、氧化）的處理技術。這樣能以不變應萬變，不管政策如何變化，均能滿足大環境的要求。 |

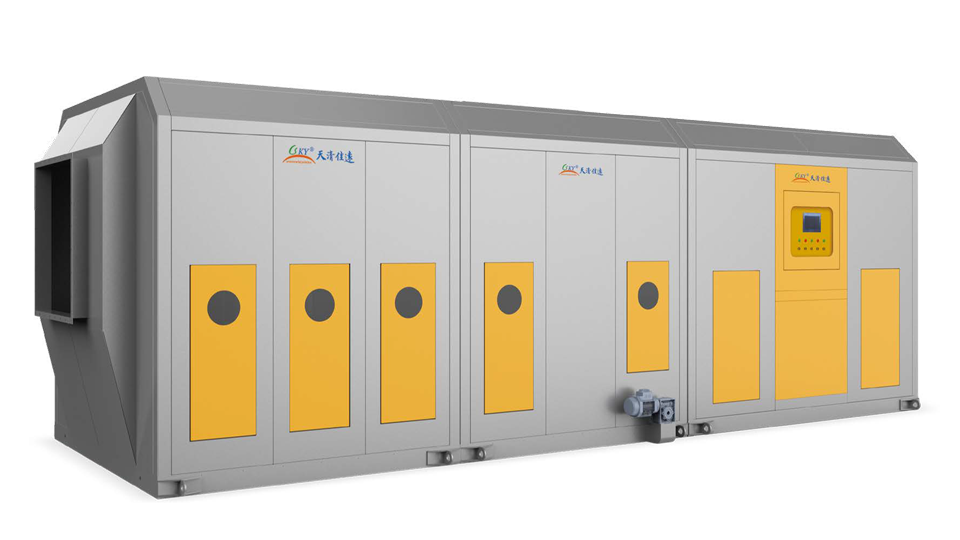

印刷廢氣處理廣東天清佳遠環境科技有限公司推薦：沸石轉輪VOCs廢氣處理(治理)一體機
產品概述
沸石轉筒濃縮+CO催化燃燒廢氣處理一體化裝置是我公司開發的新型廢氣處理裝置，引進核心部件，結合我公司多年來積累的廢氣治理經驗，共同推廣的高效節能，無二次污染的新型系列產品，該產品運行穩定，安全，綜合運行成本低，為環保治理項目增加了新的選項。?
運作原理
廢氣通過濃縮轉輪吸附區將 (VOC)吸附，達到凈化效果。被吸附 (VOC)在脫附區通過少量熱風進行脫附。由此達到濃縮效果。
吸附過程：吸附床分16個扇區，里面填充顆粒態分子篩，當廢氣穿過吸附床層時，VOC分子被截留下來，達到凈化的目的。
脫附過程：當介質吸附一定量的VOC后，在穿透濃度的安全閾值之前進行脫附。引入熱空氣（180-220℃），通過升溫和變壓兩種方式進行解析再生。 脫附下來的高濃度廢氣引入燃燒爐中進行徹底分解。
冷卻過程：介質降到常溫恢復吸附性能，可以專門進行冷空氣冷卻，也可以用廢氣直接冷卻，根據應用場合選定。
工藝特點
筒式轉輪適合大風量+低濃度廢氣
01、間歇作業，非連續性生產，波動大；
02、高沸點VOC，DMF、鄰二甲苯等；
03、小分子VOC、甲醇、CS2、糠醛等；
04、濕度大工況，相對濕度大；
顆粒態轉筒一個重要特點可以根據氣體成分靈活定制吸附介質，以應對一些比較難處理的VOC項目，如糠醛、甲醇、CS2等行業的廢氣。
疏水硅沸石吸附劑呈現強烈的疏水/親油特性、具有尺寸均勻的孔道、較大的比表面積（500~1000㎡/g）和較大的吸附容量，可用于從廢氣中吸附去除許多有機物分子，是一種新型的環保材料。脫附溫度180-2200C。
在分子篩轉輪上易發生聚合反應的烯烴類物質、有機硅氧烷、沸點超高260℃以上的大分子物質等，可能會對轉輪造成永久性損壞?，F(xiàn)列出轉輪無法處理的物質成分、不允許進入轉輪的物質和限制進入轉輪的物質，列表如下：
狀態 |
物質成分 |
現象 |
不易吸附物質 |
甲醇 |
極性強不吸附 |
環己烷 |
構造上不易吸附 |
|
甲醛類、其他低沸點物質 |
低沸點不易吸附 |
|
不易脫附物質 |
油霧?焦油霧 |
不易脫附 |
可塑劑（DEP,DOP,etc.） |
高沸點不易脫附 |
|
Terpineol （松油醇） |
在細孔內反應并積蓄 |
|
單體氯化乙烯基、丙烯腈、異氰酸酯、其他聚合性物質 |
聚合性物質 |
|
單乙醇胺 (MEA) |
蒸汽壓力低不易脫附 |
|
其他胺類 |
改變性狀不易脫附 |
|
超過 200°C 的高沸點物質 |
不易脫附 |
|
蒸汽壓在 20 Pa 以下(at20℃)的物質 |
不易脫附 |
|
致分子篩退化物質 |
酸性物質、堿性物質 |
沸石退化 |
涂料 |
覆蓋分子篩產生退化 |
表 不允許進入轉輪的物質
不允許進入轉輪的物質 |
原因 |
含量控制 |
粉塵（碳酸鈣、鈦白粉、白炭黑、氯化銨、氧化鐵等） |
堵塞孔道 |
|
漆霧（噴涂形成的霧狀液體，樹脂類） |
堵塞孔道 |
|
丙烯酸（酯）、丙烯腈、丁二烯等聚合單體 |
吸附劑失活 |
|
異氰酸酯、硅烷偶聯劑等活性化合物 |
吸附劑失活 |
|
沸點大于220℃（二乙二醇丁醚、三乙醇胺、鄰苯二甲酸酯類等） |
不能脫附 |
|
熔點大于20℃（苯酚、萘、四甲苯等） |
堵塞孔道 |
|
HCl、Cl2、SO2、H2S、NOx、NH3 |
腐蝕性 |
PH=4-10 |
表 限制進入轉輪的物質
|
限制進入轉輪的物質 ? |
原因 |
含量控制 |
苯乙烯 |
易聚合 |
|
易聚合 |
||
二氯甲烷、戊烷、乙醇、環己烷 |
不易吸附 |
根據效率要求設計 |
甲醇、甲醛、乙醛、二硫化碳 |
不吸附 |
根據效率要求設計 |
沸點低于40℃（C4以下烷烴、烯烴、鹵代烴等） |
不吸附 |
根據效率要求設計 |
二甲苯、三甲苯、環己酮等大分子 |
部分轉輪不吸附 |
根據效率要求設計 |
沸點在170-220℃（三甲苯、乙二醇丁醚、丙二醇、乙二醇、癸烷、NMP、DMSO、DEF、丁內酯等） |
難脫附 |
活性炭過濾或高溫再生 |
基材及沸石晶體結構的破壞是不可逆，聚合物導致通氣道堵塞基材及沸石晶體結構的破壞是不 可逆，聚合物導致通氣道堵塞可逆的。高沸點物質殘留導致的石通氣道堵塞是可逆，特定離線活化工藝可恢復原始性能的80-90%。我們?cè)侔凑者@個標準再劃分總結，如下：
應用行業
? ? ? ?
1.各種噴漆車間(汽車制造，五金家具、造船、自行車制造，金屬制品等);
2.各種印刷車間(凹版印劇，建筑裝潢材料印刷，包裝印刷等);
3.各種合成樹脂，橡膠制品，半導體，鋁型材，鍍膜等。
適用條件:低濃度，大風量，溫度
產品的優勢 ??
? ??
1、吸附性能強；
2、運行成本低；
3、使用壽命長；
4、維護成本低；
5、吸附、脫附連續運營；
6、脫附達到能循環狀態 節約能耗。
| 印刷業應重視源頭減排 |
| 綠色印刷企業，應從源頭治理做起，所有的原輔材料都是綠色環保的。使用環保紙張：符合國際環保要求、可持續發展植林區的紙張，如FSC脫氧、脫酸和脫木質素的紙張。 |
| 使用含VOCs成分低于3.6%的油墨、大豆環保油墨：大豆油墨是由將大豆油輕度提純后，與色素、樹脂等添加劑混合制成，VOCs含量低。 |
|
使用預涂膜或水性覆膜膠和水性光油：容易回收，無污染，VOCs排放量低。使用VOCs含量低于17.0%的潤版液、免酒精潤版液：提高安全系數，減少VOCs排放。 |
| 使用環保型清潔劑和洗車水：減少VOCs排放。使用植物類噴粉等。此外，在使用過程中，盡量減少洗車水、擦機布等的使用，以盡可能減少VOCs排放。 |
