沸石轉輪 + 三塔式 RTO有機廢氣處理
2023-05-08 11:15
印刷廠廢氣主要來源于印刷、移印、絲印廢氣產生于油墨涼干揮發過程，液態油墨在氣壓作用下形成揮發三苯等有機危害物，濃度較高，印刷行業，使用油墨、甲苯、二甲苯、汽油、酒精等有機溶劑。
在印刷品烘干過程中，苯、甲苯、二甲苯、丙酮、丁酮、脂類、醚類等揮發性極強的有機廢氣，固料及溶劑揮發或霧化后形成的二相懸浮物逸散到周?chē)目諝庵性斐森h(huán)境污染。凹版印刷工藝的烘干油墨工序，污染排放尤為嚴重。
占油墨總量30%～70%的有機溶劑由干燥箱揮發，產生大量有機廢氣(VOCs)，嚴重危害人體健康，破壞大氣環境。

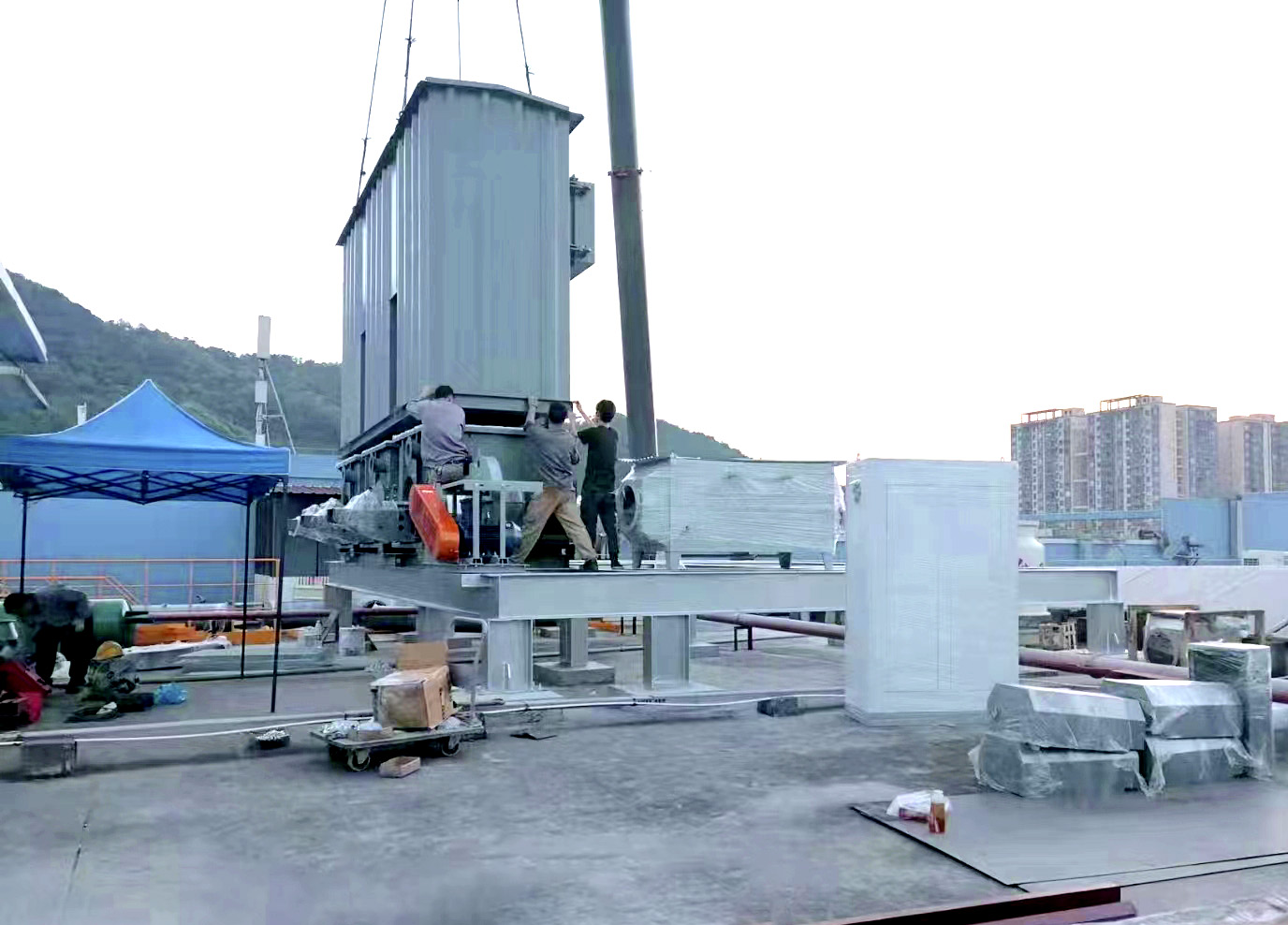

推薦解決有機廢氣方案：沸石轉輪 + 三塔式 RTO廢氣處理(治理)裝置
蓄熱式燃燒技術 RTO
沸石轉輪 + 三塔式 RTO廢氣處理(治理)裝置用于有機廢氣的治理，適應于同一生產線上，因產品不同，廢氣成分經常發生變化或廢氣濃度波動較大的場合。應用行業包括汽摩、造船、自行車、家電、集裝箱等廠的涂裝線、石油化工、橡膠、涂料、粘膠、印刷、漆包線等生 產線的廢氣處理。尤其適用于需要熱能回收的企業或烘干線廢氣處理，可將能源回收用于烘干線，從而達到節約能 源的目的。
技術原理 ?
其原理是可燃有機廢氣在攝氏 760 ～ 1000 度發生熱氧化反應，生成二氧化碳和水等。廢氣首先通過蓄熱體加熱到 接近熱氧化溫度，而后進入燃燒室進行熱氧化，氧化后的氣體溫度升高，有機物基本轉化成二氧化碳和水。凈化后 的氣體，經過另一蓄熱體，溫度下降，達到排放標準后進行排放。
RTO 裝置中的蓄熱式陶瓷填充床換熱器可最大限度回收熱能，熱回收率大于 95%，處理VOCs 時不用或使用很少的 燃料。若處理低濃度廢氣，可選裝濃縮裝置，以降低燃料消耗。
根據客戶需求，可設計兩室、三室、多室或單室旋轉式 RTO 裝置。
???? ?
裝置優點
對工況要求低，廢氣中可以含有多種有機成分，處理風量范圍大：1,000~300,000Nm3/h；
凈化率高，兩床式 RTO 凈化率在 95% 以上，三床式 RTO 凈化率在 98% 以上；? 全自動控制，操作簡單；操作費用低；
運行費用低，當 VOC 濃度達到 400ppm 時，不需要額外的燃料消耗。
原理簡介
蓄熱式熱氧化器（Regenerative Thermal Oxidizer，簡稱 RTO）是一種用于處理中低濃度揮發性有機廢氣的節能型環 保裝置。 它的基本原理是在高溫下使廢氣中的有機成分氧化 生成 CO2 和 H2O，從而予以去除。
該裝置的特點是在設備中 增加了蓄熱式熱交換器，由于其熱回收率高 ( 大于 95%)，從 而起到了節能氧化的效果。
?
應用范圍
有機廢氣的濃度較低；
較大的有機廢氣處理量；
有機廢氣需要較高的氧化溫度；
廢氣含有對催化劑有毒性的物質；
不需要大量回收有機溶劑。
