印刷廢氣活性炭+催化燃燒處理解決方案
2023-05-06 17:11
廢氣特點
印刷廠有機廢氣是在印刷時揮發的少量的油墨廢氣，這部分廢氣揮發量少主要成分為低級烴類，廢氣的產生量是油墨使用量的10%左右，一般油墨產生的廢氣主要是油墨稀釋劑揮發產生的非甲烷總烴類的有機物。
工藝設計
首先有機廢氣經干式過濾器去除部分粉塵顆粒物，然后將符合吸附條件的有機廢氣送入活性炭吸附箱進行吸附凈化，凈化后的潔凈氣體由主排風機排入大氣中。吸附裝置配有備用吸附箱1套，當活性炭吸附飽和后通過控制閥門切換至催化燃燒脫附狀態；
脫附再生系統采用在線脫附再生，即吸附過程為連續式處理工藝，在備用吸附裝置投入使用同時，飽和吸附箱則進行脫附工作，脫附后活性炭箱預備下次循環使用。
產品概述

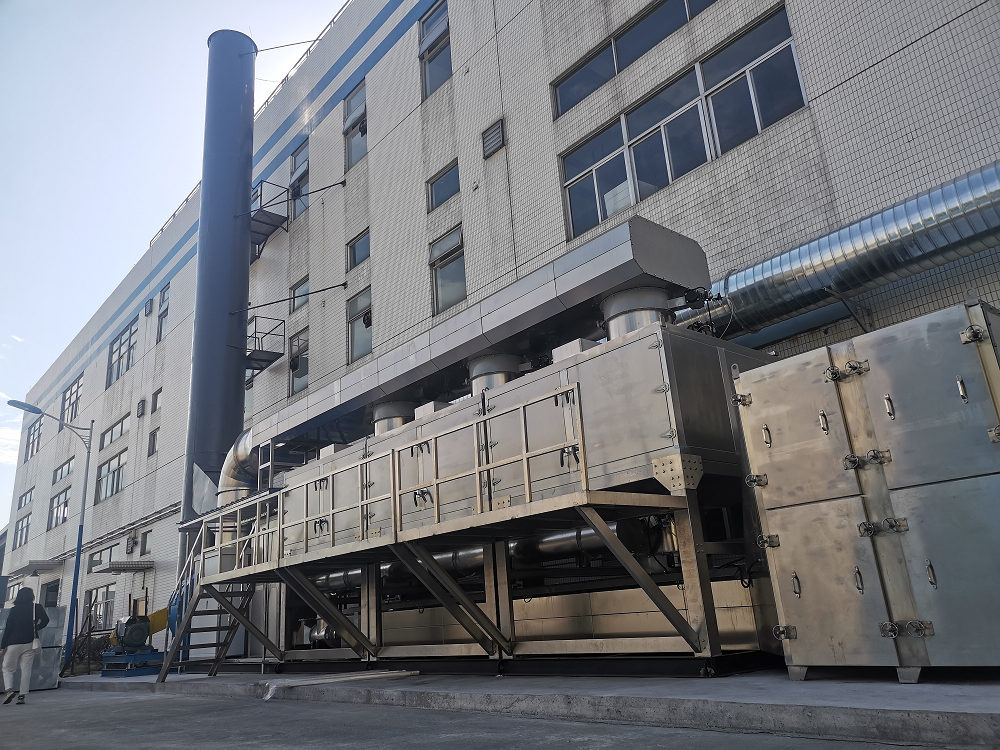

活性炭吸附、脫附+催化燃燒是新一種新型的VOCs處理設備。它是將吸附濃縮單元和熱氧化單元有機結合起來的一種方法，主要適用于較低濃度有機氣體，且不宜采用直接燃燒或催化燃燒法和吸附回收法處理的有機廢氣，尤其適用于大風量的處理場合，可獲得滿意的經濟效果和社會效果。
經吸附凈化并脫附后轉換成小風量、高濃度的有機廢氣，對其進行熱氧化處理，并將有機物燃燒釋放的熱量有效利用。
運作原理
根據吸附（高效率）和催化燃燒（節能）兩個設計原理設計，采用雙氣路連接工作，一個催化燃燒室，兩個吸附床交替使用。
先將有機廢氣用活性炭吸附，當快達到飽和時停止吸附，然后用熱氣流將有機物從活性炭上脫附下來使活性炭再生；脫附下來的有機物已被濃縮（濃縮較原來提高幾十倍）并送完催化燃燒燃燒成二氧化碳及水蒸氣排除。
當有機廢氣的濃度達到2000mg/m3以上時，有機廢氣在催化床可維持自燃，不用外加熱。
燃燒后的尾氣一部分排入大氣，大部分被送往吸附床，用于活性炭再生。這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。再生后的可進入吸附；在脫附時，凈化操作可用另一個吸附床進行，即適合聯系操作，也適合于間斷操作。
工藝特點
1. 能耗低：催化起燃溫度低，僅為250-350℃，設備預熱時間短，僅需15～30分鐘，高濃度時耗能僅為風機效率，濃度較低時自動間歇補償加熱；
2. 采用貴金屬鉑、鈀浸漬的蜂窩狀陶瓷載體催化劑，比表面積大，阻力小，凈化率高；
3. 余熱回用：余熱用于預熱將被處理的廢氣，降低整個主機的消耗功率；
4. 安全可靠：設備配有阻火除塵系統、防爆泄壓系統、超溫報警系統及全自動控制系統；
5. 占地面積小，凈化效率高，催化凈化裝置凈化效率高達95%以上。
應用行業
VOCS型吸附+脫附-催化燃燒處理裝置采用吸附+脫附組合工藝來處理大風量、中低濃度的有機廢氣，可處理的有機溶劑包括苯類、酮類、脂類、醇類、醛類、醚類、烷類和其混合類。
可廣泛應用于涂裝行業、印刷行業、機電行業、塑料行業、制鞋、家電、電子、燈飾、五金、汽車、家具及各種化工車間里揮發貨泄露出的有害有機廢氣的凈化機臭味的消除，適用大風量、中低濃度的、不宜直接燃燒或催化燃燒和吸附回收處理的有機廢氣，尤其是對大風量、低濃度的處理場合，均可獲得滿意的經濟效益和社會效益。
產品的優勢
該設備設計原理先進、用材獨特、性能穩定、結構簡便、安全可靠、節能省力、無二次污染。設備占地面積小，重量輕。吸附床采用抽屜式結構，裝填方便，便于更換。
耗電小，催化燃燒室采用蜂窩陶瓷狀為載體的貴金屬催化劑，阻力小，活性高。當有機廢氣濃度達到2000mg/h以上時，可維持自燃。
1、采用先進的PLC可編程控制器和具備良好人機界面的觸摸屏，輕松實現操作參數調整、優化操作；
2、可靈活切換試車、自動、待機等多種操作模式；
3、可實現自動開停車操作；
4、現場電氣設備如風機電機和溫度傳感器及壓力變送器等為隔爆器，防爆等級為EXDI
